    格尔 本地 铸铁闸门水电站铸铁闸门信誉至上,格尔耀禹水利机械厂为您提供最新格尔 本地 铸铁闸门水电站铸铁闸门信誉至上产品案例,联系人:张经理,电话:13785833688、13785833688,QQ:13785833688,发货地:冀州区西王镇工业区。

    想要更直观地感受格尔 本地 铸铁闸门水电站铸铁闸门信誉至上产品的魅力吗?那就赶紧点击视频,开启你的采购之旅吧!

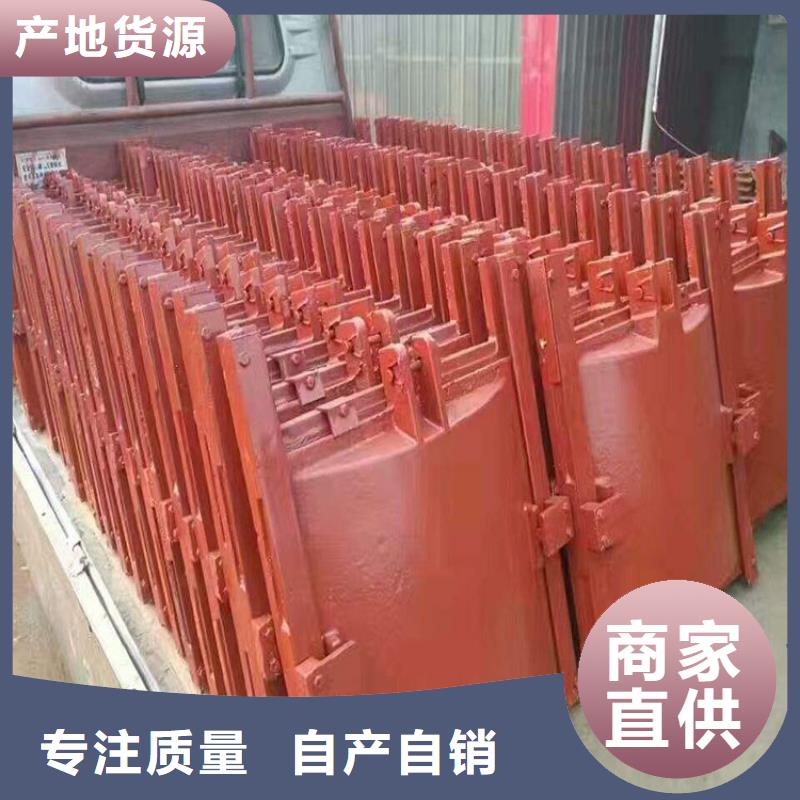

    以下是:格尔格尔 本地 铸铁闸门水电站铸铁闸门信誉至上的图文介绍



    将启闭机中心与平台上的十字线相对应,用水平仪调平启闭机底板后与预 埋钢板点焊,将丝杆的下端与闸门吊耳就位,穿入销轴,复查丝杆的垂直度误差小于1/500mm,全长累计小于5mm,然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位,与预套在丝杆的套管用螺栓紧固,注意轴导架管 与丝杆同心,尤其最下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 13. 将启闭机护罩就位,用螺栓紧固在启闭机顶部。  五、调试  1. 闸门调试工作需在二次灌浆完全凝固后方可进行。  2. 手动启闭机手动操作13个全行程,操作中应无卡阻现象,方可投入运行。 3. 电动启闭机在接电运行前,必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行,打开电动装置外壳按下述顺序操作: a) 闸门处于全闭位置时(留有3050mm余量),将关行程开关调整到位。 b) 手动打开闸门至全开位置(闸门较大时可接通电临时电源,点动至接近 全开到位,再手动操作到位),将开到位行程开关调整到位 c) 按电气原理图要求正确接线,上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。  d) 电动操作13个全行程,观察运行情况,在闸门关到位、开到位时行 程限位装置应准确动作。  4. 在闸门操作过程中,注意门体应运行平缓关到位时应无左右倾斜、卡阻, 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置,直至正常为止。  5. 上述调整结束后即可进行通水试验。 六、使用维护及注意事项  1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂,投入使用后,每36月检 查涂沫一次,使用频繁时,每月检查涂沫一次。  2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没 润滑脂,每年检查添加一次。  3. 手动启闭机(手轮式和手摇式)均为逆时针开闸门,顺时针关闭,操作时 应注意方向,闸门关到位后不得再用力操作,以防顶弯丝杆。  4. 电动启闭机在进行手动操作时,应将切换手柄扳至手动位置,手动完毕后 不得再将手柄扳回,电动时会自动切换。  5. 电动启闭机外壳进行接线调试工作不得在雨天进行,调整完毕后将外壳盖 好,并注意密封效果,开盖调试工作应即开即调,不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制,连续调试时间不得太长。 7. 即使不常使用的闸门,建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。  10. 闸门安装时应注意承受的水压方向,单向闸承受的反向水压不得超过规定 值。  11. 闸门通常为铸铁或球墨铸铁制品,抗腐蚀能力较好,通常23年对其进行 一次防腐工作。当介质的腐蚀性较大时,应按具体情况确定防腐周期。






    型式检验

    有下列情况之一时可在闸孔尺寸300-600mm700-1500mm1600-2000mm2100-3000mm范围内任选一种进行型式试验:a. 新产品试制时;b. 老产品转厂生产的试制定型鉴定;c. 如结构、材料和工艺有较大改变,可能影响性能时;d. 正常生产时,两年检验一次; e. 产品长期停产后,恢复生产时。 型式检验项目  (1) 作门板挠度测定,应符合要求。 (2) 作全压泄漏试验.应符合要求。   标志  闸门的标志可直接在门板的背部铸造凸字或钉铭牌,其内容应包括制造厂名或厂标、闸门规格和工作水头等字样。  @包装、运输及贮存   闸门在检验合格后,应清除表面的油污赃物和存留的水分。  在装运和贮存期内闸门应处于关闭状态,螺杆或螺纹部应涂油脂包扎,以防锈蚀和损坏。   闸门的发运方式由供需双方协商确定。包装应符合YB 3214规定,必须使闸门及附件固定,保证在运输途中不致因包装不慎而损坏。闸孔在600mm以上时,需用螺栓紧固或者紧固在一块滑座上,以便安全吊装。  出厂闸门应附有产品合格证、产品使用说明书及装箱单。  产品合格证应包括下列内容:  a. 制造厂名和出厂日期;b. 产品名称、型号及规格;c. 工作水头;d. 依据标准、检验结果和检验日期;e. 出厂编号;f. 检验人员及检验负责人签章。  产品使用说明书应包括下列内容:  a. 制造厂名;b. 用途和主要性能规格;c. 作用原理和结构说明;d. 标有主要外形尺寸和连接尺寸的安装图;e. 主要零件材料;f. 维护、保养、安装和使用注意事项;g. 可能发生的故障和消除办法;h. 附件清单。




    使用与保养  1、闸门在启闭时注意闸板的上下极限位置,以免损坏闸门或启闭机。 2、闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。 3、闸门关闭时在距底面0.1米处,将闸门暂时停住1分钟,利用门底激流冲净底门槽内的杂物,然后再将闸门关闭。

    @ 平面闸门门槽埋件安装工艺流程图

                       2)埋件安装前准备工作  1.进行图纸审核(包括厂家指导),制定施工方案、质量保证措施以 埋件清点检查  施工准备  底坎测量控制点设置  底坎吊装就位、调整、加固  测量、检查、验收 混凝土回填  轨道(门楣)测量控制点设 轨道(门楣)吊装就位、调整、加固  节间连接  混凝土回填  补涂涂料  检查验收  复测  测量、验收  复测





    LQ型螺杆式启闭机 使用说明书

    一、特点: (1)本机为手电两用启闭机,配有电动装置,并配备摇把两个,供手动使 用。 (2)本机采用蜗轮、蜗杆变速,螺母旋转,使螺杆做上下运动,带动闸门 启闭。 (3)可根据用户要求,设磁力锁装置,以防他人开启。 (4)螺杆长度可按用户工程要求长度生产,双吊点启闭机按用户要求设计 而定。 二、安装调试: 1)螺杆在出厂前以涂润滑油,调试时可暂不涂润滑油,调试完毕后螺杆 要根据情况及时涂润滑油,以次减轻磨损和防止锈蚀。




    耀禹水利机械厂坚持以共同发展、成长、共赢,创造价值;一切以客户的价值为根本;用感恩的心做人,用高质量 球墨铸铁闸门、赢的尊重! 竭诚欢迎新老朋友莅临我公司考察指导,并愿建立长期合作关系,我们将提供热情的服务 热诚为您服务!





    启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的安全系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的安全系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,
